KJN120 SERIES
1260-KJN5193
1260-KJN5183
1260-KJN5191
1260-KJN5217
BLDC Inner Type Motor(BLDC Inner Rotor Motor, BLDC 이너 타입 모터)는 케이스 내부에 회전자가 배치된 구조로 외부 충격과 오염에 강하며, 안정성과 내구성이 뛰어납니다. 브러시가 없는 구조로 브러시 마모로 인한 수명의 제한이 없고, 고효율, 저소음, 저진동, 정밀한 속도 제어를 실현하여 에어컨, 프리미엄 선풍기, 제습기 등 고급 생활가전에 널리 적용되고 있습니다.
APPLICATION
- 환기 유닛 (Ventilation Unit)
- 공기청정기 / 제습기
- 에어컨 및 프리미엄 선풍기
- 냉장고, 김치냉장고 등 고급 생활가전
- 전기온풍기, 공조기, 난방기기
- 정수기, 건조기, 가습기
- 소형 의료기기 및 실험기기
- 산업용 송풍기, 서버 냉각 장치
FEATURES
- 케이스 내부에 회전자가 배치되어 외부 충격과 오염에 강함
- 브러시가 없는 구조로 긴 수명과 낮은 유지보수 비용
- 고효율로 에너지 절감 효과가 큼
- 저소음·저진동 특성이 우수해 쾌적한 사용 환경 제공
- 정밀한 속도 제어가 가능하여 다양한 용도에 적합
- 소형·경량화 설계로 설치와 적용이 용이함

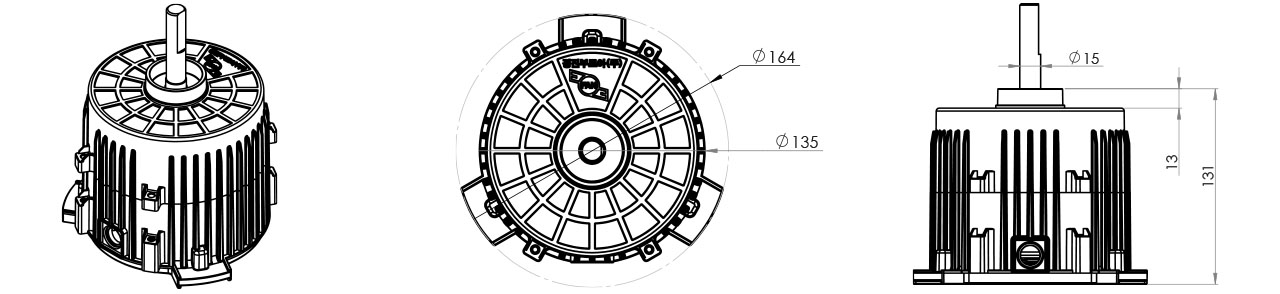

Outline Dimensions
[ Unit: mm ]
MODELS & SPECIFICATIONS
| 모델명 (Model) |
1260-KJN5193 |
|---|---|
| 제어 방식 (Control Method) | PWM (Pulse Width Modulation) |
| 절연 등급 (Insulation Class) | ‘E’ Class |
| 극수 (Number of Poles) | 8 극 |
| 전원 (Input Power) | 220V, 50/60Hz |
| 소비전력 (Power Consumption) | 410 W |
| 전압 (Voltage) | 310 Vdc (Vsp 0~5.5) |
| 속도 (Speed) | 1,100 RPM |
| 토크 (Torque) | 36.29 kgf·cm (3.62 N·m) |
| 모델명 (Model) |
1260-KJN5183 |
|---|---|
| 제어 방식 (Control Method) | PWM (Pulse Width Modulation) |
| 절연 등급 (Insulation Class) | ‘E’ Class |
| 극수 (Number of Poles) | 8 극 |
| 전원 (Input Power) | 220V, 50/60Hz |
| 소비전력 (Power Consumption) | 450 W |
| 전압 (Voltage) | 310 Vdc (Vsp 0~5.5) |
| 속도 (Speed) | 1,000 RPM |
| 토크 (Torque) | 43.82 kgf·cm (4.38 N·m) |
| 모델명 (Model) |
1260-KJN5191 |
|---|---|
| 제어 방식 (Control Method) | PWM (Pulse Width Modulation) |
| 절연 등급 (Insulation Class) | ‘E’ Class |
| 극수 (Number of Poles) | 8 극 |
| 전원 (Input Power) | 220V, 50/60Hz |
| 소비전력 (Power Consumption) | 650 W |
| 전압 (Voltage) | 310 Vdc (Vsp 0~5.5) |
| 속도 (Speed) | 980 RPM |
| 토크 (Torque) | 64.59 kgf·cm (6.45 N·m) |
| 모델명 (Model) |
1260-KJN5217 |
|---|---|
| 제어 방식 (Control Method) | PWM (Pulse Width Modulation) |
| 절연 등급 (Insulation Class) | ‘E’ Class |
| 극수 (Number of Poles) | 8 극 |
| 전원 (Input Power) | 220V, 50/60Hz |
| 소비전력 (Power Consumption) | 750 W |
| 전압 (Voltage) | 310 Vdc (Vsp 0~5.5) |
| 속도 (Speed) | 920 RPM |
| 토크 (Torque) | 79.38 kgf·cm (7.93 N·m) |
